Ultrasonido de alta resolución para la exploración de la piel

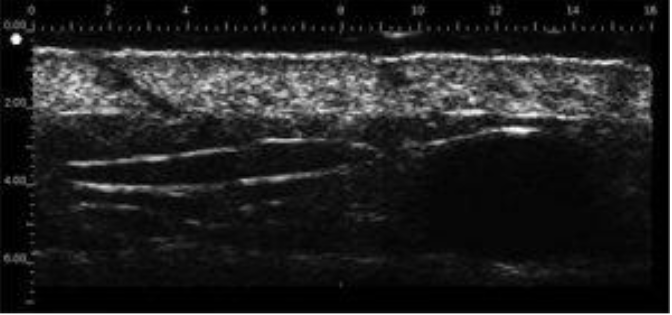

Dermatógrafo dedicado a la dermis. DERMCUP permite la adquisición no invasiva de secciones verticales de la piel in vivo.
Ultrasonido de alta resolución

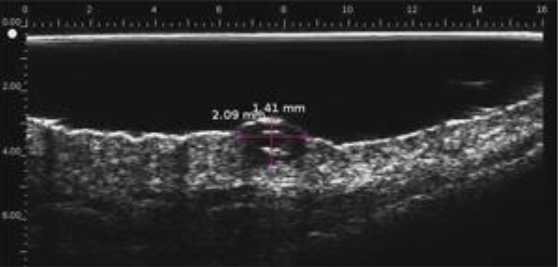

La dermis es ecogénica. Los ecos provienen de la red de fibras de colágeno y fibras elásticas. En relación a la dermis, las lesiones (tumores, quistes, angiomas...) aparecen como áreas hipoecoicas.
Gracias a su frecuencia de 25 MHz y 50 MHz, el DERMCUP ofrece una alta resolución:
- Axial: 30 μm
- Lateral: 120 μm
En dermatología, es necesario visualizar lesiones infra-centimétricas. Esto no se puede hacer con los escáneres de ultrasonido tradicionales equipados con sondas de 7-13 MHz. El DERMCUP es adecuado para ver lesiones del tamaño de la décima de milímetro.

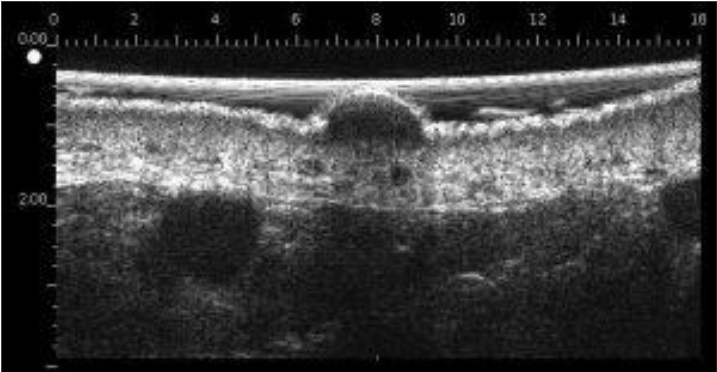

25 MHz: 16 mm x 12 mm
Adquisición no invasiva de secciones verticales de la piel in vivo.

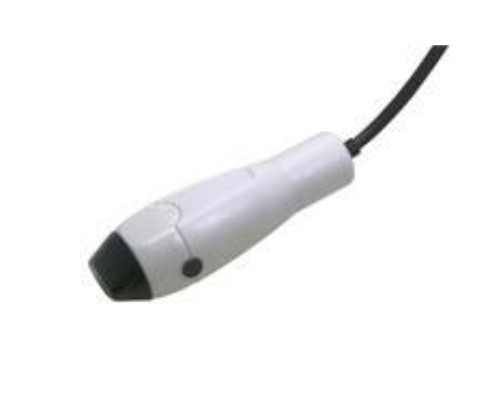

Sondas

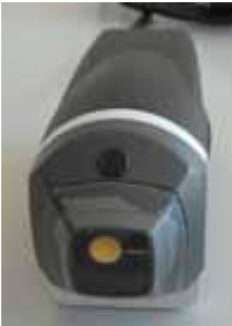

Sonda 2D
- Muy ergonómica.
- Fácilmente manipulada.
- Adquisición de 10 imágenes/s.
Sonda 3D
Adquisición de sonda 3D de 300 imágenes 2D.
Software de post-procesamiento de imágenes

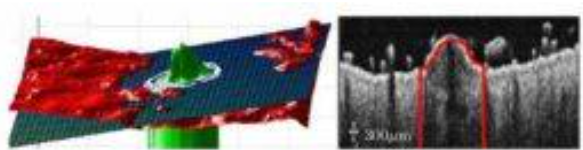

Atys, en colaboración con Creatis (laboratorio de investigación en imagen médica: www.creatis.insa-lyon.fr) a través de Labcom AtysCrea, ha desarrollado un software de post-procesamiento poderoso sobre la imagen grabada por el DERMCUP para la segmentación de estructuras (tumores, ...) presentes en la dermis.

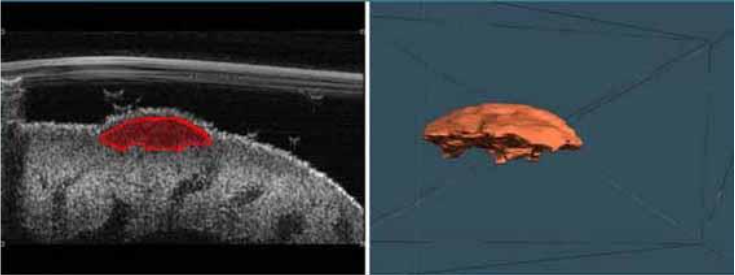

Una versión del visor 3D está disponible bajo petición.
Aplicaciones
- Información objetiva sobre el cáncer de piel.
- Ayuda de diagnóstico en esclerodermia, hiperlaxis cutánea, edemas.
- Apoyo a la decisión terapéutica.
- Estudio de la eficacia de la terapéutica en psoriasis y esclerodermia.
- Estudio cuantitativo del envejecimiento cutáneo.
Cáncer de piel
El DERMCUP proporciona predictores no invasivos para las siguientes patologías:

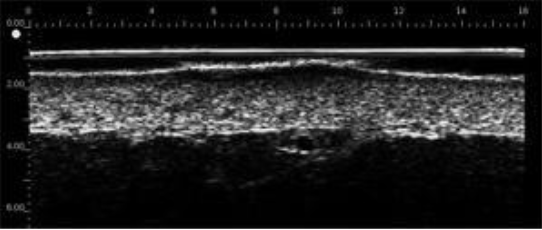

- Lesión escamosa rosa: Enfermedad de Bowen, carcinoma basocelular superficial (BCC).

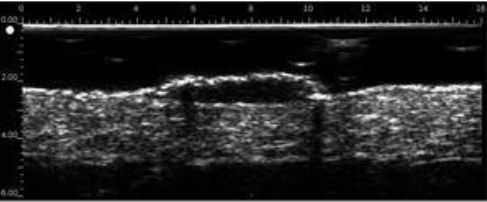

- Lesión hiperqueratósica: Queratosis seborreica (KS), KS sin platico, queratoacantoma, carcinoma de células escamosas.
- Lesión nodular: CBC nodular, melanoma maligno nodular, metástasis cutánea.
- Esclerosis cutánea: tejido cicatricial, cicatriz queloide, CBC en forma de morfina.
- Cáncer de piel distinto del melanoma maligno: CBC superficial; mfsCBC, CBC nodular, naevomatosis basocelular, CBC infiltrante, carcinoma de células escamosas.
- Melanoma superficial extenso, melanoma maligno: Índice de Breslow.
DERMCUP optimiza el soporte
- Biopsia (o ninguna biopsia); afeitado, punzón, incisional (fragmento de la lesión), excisional (lesión completa).
- Cremas tópicas; ácido salicílico, urea, efudix, aldara.
- Fototerapia dinámica; Evaluación de la probabilidad de una respuesta (profundidad <1,5 mm), documentación de la respuesta, confirmación de la respuesta.
- Tratamiento destructivo local; Crioterapia, curetaje-electrocoagulación, láser.
- Escisión con márgenes optimizados.
- Cirugía micrográfica de Mohs.
DERMCUP promueve la eliminación del tumor con los márgenes apropiados
- Indica la extensión lateral y la profundidad de los cánceres de piel distintos del melanoma maligno (subclínico).
- Determina el índice de Breslow para el melanoma maligno.
- Promueve la reducción del riesgo de escisión incompleta del tumor.
- Promueve la reducción del riesgo de recurrencia del tumor.
- Promueve la reducción de las complicaciones debido a la escisión incompleta del tumor como parte de la «reparación del colgajo».
El DERMCUP promueve el monitoreo objetivo del sitio tratado
- Detecta la persistencia del tumor en el tejido cicatricial después de 3 meses.
- Detecta recurrencia tumoral en tejido cicatricial después de 12 meses.
- Cuantifica la respuesta a la electrocoagulación con curetaje a los 3 meses y verifica la ausencia de recurrencia a los 12 meses.
- Cuantifica la respuesta a Aldara a los 3 meses y verifica la ausencia de recurrencia a los 12 meses.
- Cuantifica la respuesta a la fototerapia dinámica a los 3 meses y verifica la ausencia de recurrencia a los 12 meses.

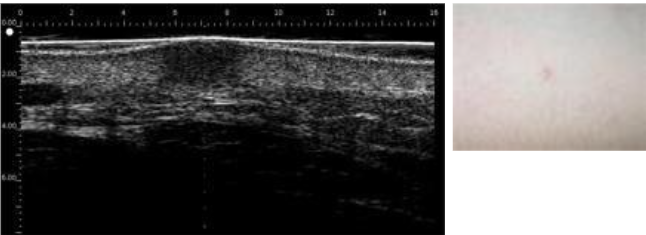

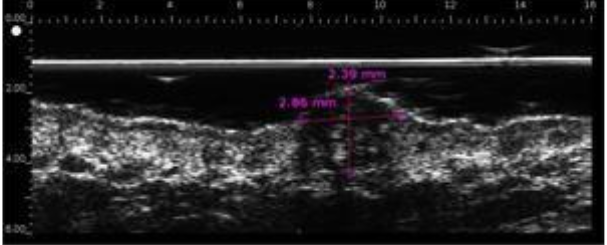

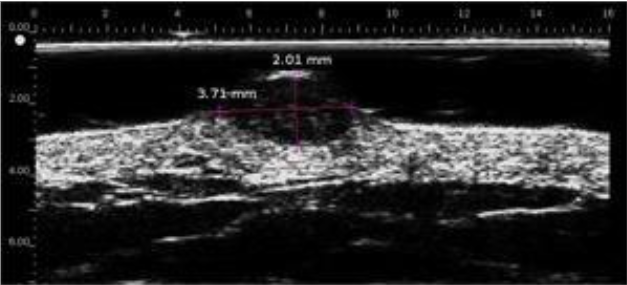

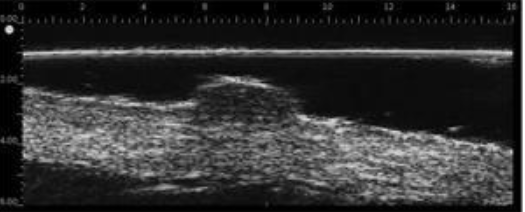

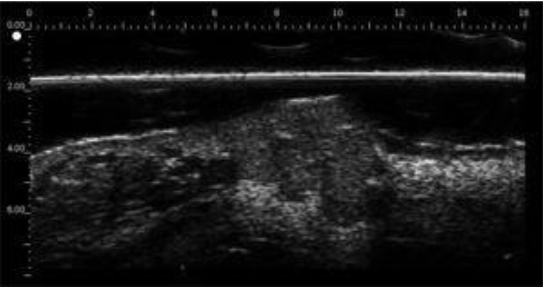

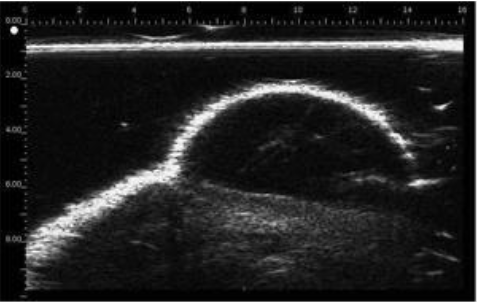

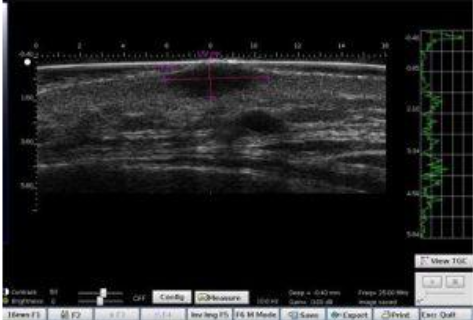

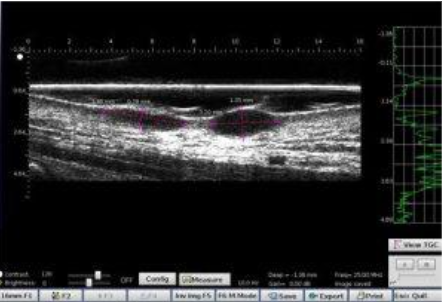

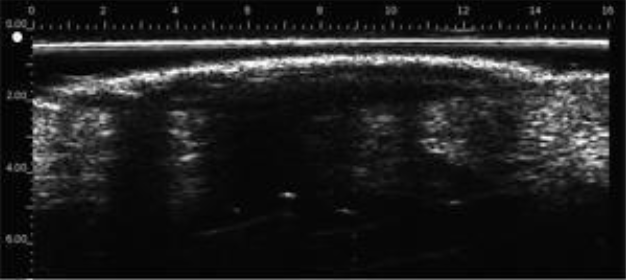

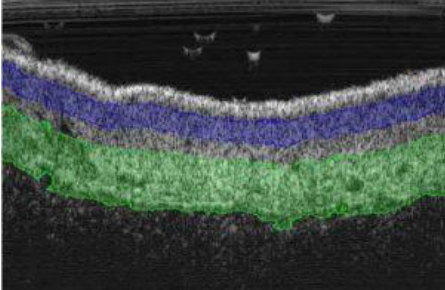

Biblioteca de imágenes
